Las vistas ortograficas se utilizan en el dibujo tecnico para dcscribir de manera integra y exacta las. La vista superior se coloca encima de la vista frontal.

Cuando observamos objetos, por lo general, distinguimos tres dimensiones; con anchura, profundidad, y altura o con longitud, (anchura) y altura, dependiendo de la forma y proporcion del objeto. Las formas esfericas, como la pelota de basquetbol, se describen con un solo termino al indicarse que tienen cierto diametro. Las formas cilindricas, como un bate de beisbol, tienen diametro y longitud. Sony Vaio Windows 7 Recovery Disk on this page.

Sin embargo, un disco de hockey tiene diametro y espesor (dos terminos). Se requieren tres terminos para describir los objetos que no son esfericos 0 cilindricos. Los terminos que se utilizarian para describir un automovil probablemente sean longitud, ancho y altura; para un archivero, anchura, altura y profunclidad; para una hoja de papel de dibujo, longitud, ancho y espesor. Los terminos empleados son intercambiables de acuerdo con las proporciones del objeto descrito y con la posicion que tiene cuando se le observa. Por ejemplo, se diria que un tubo hidraulico tendido en el suelo tiene diametro y longitud, pero si se coloca en posicion vertical, sus dimensiones son diametro y altura. En general, las distancias de izquierda a derecha se conocen como ancho 0 longitud; Ias de frente hacia atras, como profundidad 0 ancho y las distancias verticales, excepto cuando son muy pequeiias en relacion con las otras, como altura.

En los dibujos, la forma de muchas dimensiones se representa con una o varias vistas sobre la superficie plana del papel de dibujo. DIBUJOS PICTORICOS En los dibujos pictoricos, se representa la forma con una sola vista, a menudo se utilizan con propositos ilustrativos, asi como en planos de instalacion y mantenimiento y en proyectos de 'hagalo usted mismo' para el publico en general. Sin embargo, la mayor parte de los objetos manufacturados en la industria son de formas y detalles demasiado complicados como para que puedan describirse en forma adecuada con un dibujo pictorico. DIBUJOS EN PROYECCION ORTOGRAFICA (ORTOGONALES) Las vistas ortograficas se utilizan en el dibujo tecnico para dcscribir de manera integra y exacta las formas de los objetos.

La palabra 'ortografica' se deriva de dos palabras griegas; orto, que significa bien, correcto, en angulo recto; y grados, escribir 0 describir con lineas de dibujo. Una vista ortografica es la que se observa al mirar en forma directa un lado o 'cara' de un objeto. Cuando se observa directamente la cara frontal, se distinguen: ancho y altura, dos dimensiones; pero no la tercera dimension, profundidad.

Cada vista ortografica proporciona dos de las tres dimensiones principales. DIBUJOS DE UNA VISTA Con algunos objetos, como plantillas planas y partes cuya forma fundamental es cilindrica, se requiere solo de una vista ortografica. La tercera dimension, el espesor, puede expresarse con una nota 0 con palabras 0 simbolos deseriptivos, p. Ej., 0, /, HEX, 0 A/F. DIBUJOS DE DOS VISTAS Con frecuencia solo se necesitan dos vistas para describir la forma de un objeto. Por esta razon, algunos dibujos consisten unicamente en vistas frontal y superior, o vistas frontal y lateral derecha.

Por lo regular, dos vistas son suficientes para ilustrar por completo la forma de los objetos cilindricos; si se usan tres vistas, dos de ellas seran identicas 0 casi identicas, dependiendo de los detalles estructurales de la pieza. DIBUJOS CON VISTAS MULTIPLES Excepto para objetos complejos de forma irregular, pocas veces es necesario dibujar mas de tres vistas. Cada vista representa un lado o cara diferente del objeto, don de las vistas se proyectan una a otra y se ordenan de manera sistematica; de aqui el termino 'proyeccion ortografica'. Los principios de la proyeccion ortografica pueden aplicarse en cuatro 'cuadrantes' o sistemas diferentes; primero, segundo, tercero y cuarto cuadrantes de proyeccion. Does Herbalife 21-day Cleansing Program Work on this page. Solo se usan dos sistemas, las proyecciones en el primer y en el tercer cuadrantes. La proyeccion en el tercer cuadrante se utiliza en Canada, Estados Unidos y en muchos paises del mundo. Tekken 5 Dark Resurrection Pc Iso Programs.

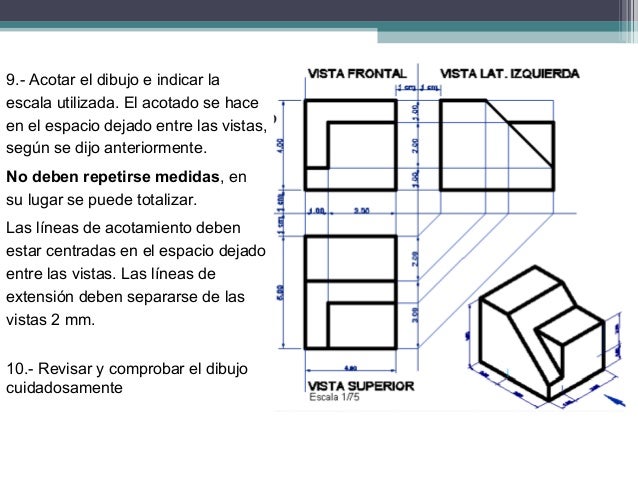

La proyeccion en el primer cuadrante se utiliza principalmente en los paises de Europa y Asia. La regla fundamental de la proyeccion en el tercer cuadrante es esta: toda vista es una imagen de la superficie mas cercana a ella en una vista adyacente. Aplicando esta regia, la vista superior se coloca encima de la vista frontal, la vista lateral derecha se encuentra a la derecha de la vista frontal, etc. SELECCION DE VISTAS Muchas piezas mecanicas no tienen un 'frente' 0 un 'lado' o una 'tapa' definidas, a diferencia de objetos como refrigeradores, escritorios o casas; y sus formas varian de lo simple a lo complejo.
